элемены передач: винты-гайки

из названия понятно: винты гайки.
передача винт-гайка преобразуют вращаюшее движение ротора шагового двигателя в продольное перемещение суппорта или каретки станка.
есть много видов резьб. но основные применяемы для станков (наиболее доступные) это трапециидальная и метрическая резьба

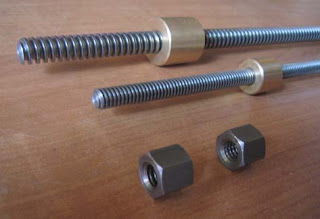

трапециидальная резьба сверху.

трапециидальная резьба                             метрическая


отличие: трапециидальная - большая грузоподьемность, выше цена.

самый дешевый способ это применение строительных шпилек, продаются в любом строительном магазине, длинно по 1..1.5метра.
для домашнего станка их будет достаточно.

Гайки обычно изготавливают их антифрикционных материалов: бронза, чугун, капролон.

длину гайки не делайте слишком большую. обычно работают только первые 5 витков, остальные только создают дополнительное трение.

отдельным классом идут ШВП - шарико винтовая пара.

винт имеет канавки по которым катаются шарики. условно получается подшипник. преимущиства - высокая точность, низкое усилие передачи. недостаток - супер цена.....

и высокие требования к изготовлению входящих деталей.
