пятница, 2 ноября 2012 г.

фрезерный чпу станок по дереву


со станком используется фрезер Энкор, набор фрез приобрел здесь.
Компьютер взял старый (их чулана).
Станоком управляет программа mach3
инструкция по настройке программы поставлялась вместе с контроллером.
Естественно - сам станок без оператора и компьютера  не работает.

присоединяется  к компьютеру через порт LPT (старый принетеный),  в mach3 вводятся необходимые настройки и он  радостно начал шевелить шаговыми двигателями.
Сейчас мне он режет красивые узоры.
вся сложность заключается в том что для станка надо подготовить управляющую программу, наиболее подходящая программа ArtCAM
с помощью нее можно творить чудеса.
еще одна прекрасная программа Rhinoceros, после просмотра она показалось более сложной в освоении, хотя и обладающей лучшими возможностями.
Artcam легко можно найти версий 2008, 2009, 2010 в сети
Самые популярные версии 2008, 2009.
В 2010 версии лучше интерфейс, но нормальные рабочии версии найти трудно. если собираетесь серьезно использовать лучше купить.
Долгое изучение дало свой результат и вот полностью созданный самостоятельно:

Был глюк.
Черновая обработка фрезой 3мм, финишная полукруглой фрезой 1.5 мм
была остановка станка во время обработки, а запустить дальше не получилось.
был косяк в управляющей программе.

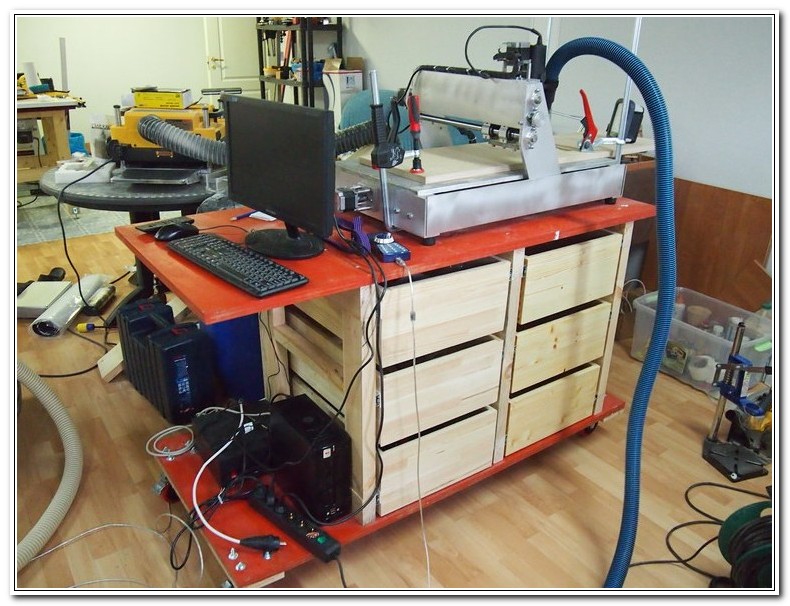

если у вас нехватка места в мастеской то  станок можно поставить подставку на колесиках.
рама из45 бруса колеенная + МДФ 20мм.
но жесткости не хватило. станок колбасит. надо усиливать раму.

файл подготовки в artcam-e
вот что получилось габариты 250*143:
Время обработки около 5 минут.

Оказывается Artcam такие такие барильефы делает  легко гравировкой по средней линии.
применялась фреза диаметром 31,7мм:


Далее было решено установить конечники - датчики нуля.

решено было использовать оптические
правда не известна их точность.

некоторые делают из  оптической мышки - разборка и перепайка.
подключение конечников:
1) закрепить данчики конечники на неподвижной части станка.
2) На подвижных частях закрепляются пластинки из металла или пластмассы, которые в крайних положениях оси должны входить в разрез датчиков, перекрывая свет от светодиода к оптодатчику почти в самом крайнем положении оси.
они будут вешатся на выходы HOME X, HOME Y, HOME Z контроллера
В  МАСН  настройки в разделе CONFIG -> PORT AND PINS -> INPUT SIGNALS
обычно можно применить любые оптодатчики от любых устройств: принтер, ксерокс, сканер, или 3 старые мышки. для комутации достаточно несколько резисторов на датчик.

Оптические датчики имеют недостатки их нужно хорошо защитит от пыли, опилок и стружек. из за этого лучше применять индуктивные датчики для деревообработки.
также подойдут "датчик холла" купить в автомагазине,  устанавливаются в системе зажигания и недорого, недостаток - питание от 8 вольт. Датчик холла не работает в  металлической пыли, а дерево без разницы, будет работать даже в куче опилок.

Для простой 2D фрезеровки (по контуру) можно использовать программы Vectris (Vectris Cut2D, Vectris Cut3D, Vectris Aspire, Vectris VCarve Pro). Cut2D - Самая удобная и простая.
Но я использую Vectris VCarve Pro. она содержит весь необходимый. Для простой гравировки или вырезания заготовки по контуру - самое то.
В программе есть перечень инструмента, который можно добавить самому.
 Управляющая программа g-код делается быстро, программа простая как веник, есть постпроцессор под Mach3 для генерации кода

понедельник, 15 октября 2012 г.

четверг, 4 октября 2012 г.

Применение акрилового стекла и поликарбоната в поделках

Акриловое стекло и поликарбонат - что это такое?


Акриловое стекло характеризуют такие характеристики как:

  • незначительная масса
  • высокая прозрачность
  • механическая фрезеровка осуществляется с такой же легкостью как и фрезеровка дерева
  • возможность придавать этому материалу разнообразные формы термическими вариантами без нарушений
  • оптических свойств и с прекрасным воспроизведением деталей форм
Все эти характеристики повлияли на быстрое развитие технологий в области производства органических стекол и широкое их применение.

Подобно акриловому стеклу поликарбонат представляет собой прозрачный материал, обладающий существенно наиболее высокими вязкостью и эластичностью, а поэтому этого - высочайшей ударопрочностью. С точки зрения механических свойств поликарбонату нет равных среди аналогичных материалов.
Сходства и различия этих двух материалов удовлетворяют многообразные области применения:

Архитектура и строительство
Формованные обшивки, остекление (оконное и кровельное), различного рода защитные ограждения и навесы.
Садовое строительство
Остекление парников, теплиц, оранжерей, внутренних двориков и зимних садов.
Интерьер
Лестничные конструкции, парапеты, подоконники, перегородки, парила, полки, витрины, аквариумы и т.п.
Освещение и световая реклама

Покрытия осветительных приборов, световые короба и буквы.
Медицина и лабораторное оборудование
Санитарное оборудование
Душевые кабины, ванны и т.д.
Моделирование

Технические детали
Защитные кожухи для оборудования, остекление иллюминаторов самолетов, наземных и водных транспортных средств.

Акриловое стекло

Прозрачная или полупрозрачная (бесцветная или окрашенная) термопластичная производная акриловых смол. Основным компонентом в его составе является ПММА, в чистой форме состоящий из трех химических элементов - углерода, водорода и кислорода. Полиметилметакрилат производится путем ступенчатой полимеризации и поликонденсации мономера метилметакрилата. В процессе полимеризации молекулы мономера связываются в "гигантскую" молекулу полимера, представляющую собой пластмассу. Молекула ПММА представляет собой полимерную цепочку, которая может быть линейной, разветвленной, а также организованной в трехмерную сеть.
В группе полимеров полиметилметакрилат относится к термопластам. Термопласты характеризуются тем, что при комнатной температуре мягки или твердопластичны и состоят из линейных или разветвленных макромолекул. При нагревании термопласты размягчаются до текучести, а после охлаждения снова затвердевают. Полимеры этой группы плавки, пластично деформируемы и растворимы. Аморфные термопласты характеризуются полностью нерегулярным строением цепочки (структура ватного тампона). Частично кристаллический термопласт помимо аморфных имеет кристаллизованные области, в которых линейные молекулы расположены параллельно.

Поликарбонат


Линейный полиэфир угольной кислоты. Этот материал необычен сочетанием высокой термостойкости, высокой ударной вязкости и прозрачности. Его свойства мало изменяются с ростом температуры. Низкотемпературные свойства также превосходны. Стойкость к возникновению раздира и его распространению очень высока. Этот материал также обладает высокой прочностью при продавливании.
ПК стоек к разбавленным кислотам, но не стоек к щелочам и основаниям. Стоек к алифатическим углеводородам, спиртам, моющим средствам, маслам и жирам, растворим в хлорированных углеводородах (метиленхлорид), частично растворим в ароматических углеводородах, кетонах и сложных эфирах. Эти вещества при повышении температуры действуют как трещинообразователи. Поликарбонат высоко проницаем для газа и водяного пара. Выдающимся свойством поликарбоната является его размерная стабильность. Даже при высоких температурах этот материал дает минимальную усадку. Также следует при применении ПК учитывать его неустойчивость к воздействию ультрафиолета. Не имеющий специальной защиты материал склонен к желтению и, поэтому этого, нарушению оптических свойств.

характеристики - преимущества и недостатки


Свойства акрилового стекла делают его универсальным материалом, возможности которого выходят далеко за рамки общепринятых областей применения. Отсутствие собственной окраски и прозрачность предоставляют возможность обеспечить высокую светопроницаемость (только 8 % падающего света отражается, а 92 % материалом пропускаются). Следует отметить, что силикатное стекло пропускает меньше света. В случаях, когда высокая, светопроницаемость нежелательна, можно использовать белый или окрашенный материал.
Отсутствие оптических искажений предоставляет возможность применять органические стекла при изготовлении контактных линз и остеклении воздушного транспорта. В этих случаях главным образом применяется поликарбонат по причине его высокой прочности на разрыв и дополнительной устойчивости к образованию осколков. Кроме того, акриловое стекло отличается высокой устойчивостью к старению и действию атмосферных факторов. Его механические и оптические свойства не изменяются заметным образом при многолетних атмосферных воздействиях. ПММА устойчив к ультрафиолету и не требует специальной защиты. ПК же при продолжительном воздействии ультрафиолетовых лучей имеет тенденцию к желтению, поэтому возникает необходимость наносить на одну из сторон листового материала специальное защитное лаковое покрытие, что осуществляется в момент производства соэкструзией. Именно эта сторона с предохраняющим от ультрафиолета покрытием должна подвергаться воздействию нежелательного фактора, а не противоположная.
Акриловое стекло можно обрабатывать резанием, а также производить горячую формовку.
При обработке акрилового стекла необходимо учитывать следующие особенности:

  • свойственный термопластам достаточно высокий коэффициент линейного теплового
  • расширения;
  • паро- и газопроницаемость (возможность поглощения водяного пара из окружающей среды и его выпаривание при снижении относительной влажности);
  • чувствительность к механическим повреждениям (возникновение царапин);
  • восприимчивость к тепловому излучению.

С точки зрения экологии органические стекла абсолютно безопасны.

Методы производства

Продукты из акрилового стекла разделяются на две основные группы в зависимости от метода производства - литья и экструзии. Способ, которым произведен продукт, существенно влияет на поведение материала в процессе эксплуатации.

Изготовлением литьем

В этом случае в качестве форм используются скрепленные между собой листы стекла необходимого размера. ПММА заливается между пластинами и отверждается в процессе полимеризации. Благодаря тому, что поверхность стекла гладкая и не имеет пор, а также из-за различий в коэффициентах линейного теплового расширения двух материалов, готовый лист из ПММА легко отделяется, и стеклянную форму можно снова использовать. Продукты с полостями могут быть получены в процессе центробежного литья. В этом случае жидкий ПММА заливается во вращающиеся трубы, распределяется с помощью центробежной силы вдоль стенок и отверждается на поверхности формы.

Изготовление экструзией

Поскольку вышеописанный процесс очень трудоемок и длителен, был предложен непрерывный процесс экструзии, являющийся выгодной по цене альтернативой. Полимер в гранулированном состоянии загружается в экструдер, где нагревается до вязко-жидкого состояния, а затем выдавливается через экструзионную головку. От величины зазора в ней зависит конечная толщина готового изделия. Этим способом изготавливаются "бесконечные" профили, трубы и листы (как компактные, так и многоперегородчатые).
Продукты, произведенные различными вариантами, различаются по механическим свойствам, размерной стабильности при перепадах температур, устойчивости к трещинообразованию поэтому внутреннего напряжения, а также по качеству поверхности. Поверхность экструдированного акрилового стекла может отличаться от литьевого обусловленными экструзией нарушениями. Таким образом, литое органическое стекло имеет наиболее высокое качество. По этой причине все санитарное оборудование по стандарту CEN изготавливается из литого материала.

Поставляемые формы

Как уже было упомянуто выше, изделия из акрилового стекла могут быть изготовлены двумя вариантами, которые выбираются в зависимости от желаемого конечного продукта. Компактные листы ПММА производятся как литьем, так и экструзией. В то время как экструдированное акриловое стекло имеет ограничения по толщине (мин. 2 мм, макс. 20 мм), литой материал может производиться как малых толщин (1 мм), так и достаточно массивным. Экструдированный материал выпускается шириной 2 м и длиной 3 м. С различными стандартными размерами литого акрилового стекла можно ознакомиться в каталогах производителей.

Трубы из ПММА имеются как в экструдированном, так и в литом (центробежное литье) исполнении. Минимальный наружный диаметр экструдированных труб - 5 мм при толщине стенок - от 1 мм, тогда как литые трубы изготавливаются диаметром только от 25 мм с толщиной стенок - от 2 мм.

вторник, 2 октября 2012 г.

Что такое режущий плоттер и принцип его работы.

Режущий плоттер или каттер (от англ. cut – резать) – это машины (станки) для  вырезания трафаретов, контуров или изображений из различных материалов, под которые приспособлен нож каттера. Обычно это виниловая пленка ORACLE, бумага, картон небольшой толщины. Самое большое распространение плоттерная резка получила в рекламном и оформительском деле.

Образцы данных работ вокруг нас: рекламные щиты, витрины магазинов, уазатели, таблички, а также картинки на одежде из термопереносной пленки. Можно вырезать лекала для раскроя одежды, а также трафареты.

Плотер очень легко управляется. Есть множество программ для работы с ним. Также самостоятельно создавать картинки в программах  векторных изображений: CorelDraw или Adobe Illustrator, или можно рисунок скачать из сети.

Есть множество фирм выпускающих режущие плотеры, каждая имеет множество моделей с различной рабочей шириной. Чтобы резать пленку или другие материалы, лучше купить режущий плоттер с возможностью обработки оденого метра пленки, т.к. это наиболее популярная ширина представленных в продаже пленок (рулон). тогда после вырезки изображений будет меньше отходов. Для малого производства, например для украшения магазина или витрины, более разумно преобрести плотер меньшей ширины.

Принцип работы режущиго плотера:Готовится изображение на компьютере для вырезки
Изображение загружается в программу которая поставляется совместно с плотером.
устанавливается материал в плотер.
Пленка прижимается спец роликами.
определяется глубина реза. с помощью тестового прохода.
Теперь можно начинать с компьютера процесс резки.
По окончания, обрезки материала  удаляются, и полученное изображение можно переносить на монтажную пленку.
Далее катер нам не нужен. рисунок переносится на поверхность

Перед этим требуется  тщательно подготовить основание. Очистить от жировые пятна от касаний руками. Температуры изображения и основания должны быть приблизительно равны – около 20 градусов (комнатная температура).

Поверхность нужно очистить непосредственно перед наклеиванием изображения, поскольку пару минут на ней может осесть пыль или собраться конденсат. Обычно промывают поверхность каким-либо моющим средством, и после –  растворителем, подходящим для данной поверхности, и вытереть сухой чистой безворсовой тканью. Теперь пленка, подготовленная на режущем плоттере, будет держаться долго.

понедельник, 1 октября 2012 г.

что такое программа ArtCam

Общая информация про ArtCam
данная программа - графический редакторо, скульптор и т.п. помогает создать 3D модель, а в дальнейшем сгенерировать код для станка CNC ЧПУ обработки и получения даннй детали на станке


3D PDF ViewerЭта функция будет полезна компаниям, осуществляющим сервисные услуги, и согласовывающим дизайн будущего изделия с клиентом в деталях. Теперь вместо того чтобы пересылать по e-mailing снимки изделия под разными углами с экрана ArtCAM, можно использовать функцию ‘Save 3D View’ и отослать корректный и вращаемый файл PDF с моделью.


Embossing tool (Рельеф)Функция ‘Embossing Tool’ (‘Рельеф’) позволяет взять 3D модель и масштабировать ее до необходимого размера, сохраняя все детали. Эта функция идеально подходит, например, для создания коллекционных монет, круглых изделий и изображений заднего фона.


3D Вид Пользователи могут выбирать вектора, подсвечивать выбранные 2D вектора и закрашенные области, а затем использовать Редактор формы. Эту операцию можно осуществлять как с отдельными объектами, так и с группами объектов.


Настраиваемые функции СкульптораТеперь пользователи ArtCAM могут создавать собственные Кисти скульптора. Чтобы это сделать, следует импортировать необходимые текстуры или использовать любой рельефный слой как шаблон.


Инструменты для анализа рельефаТеперь пользователь может отобразить острые грани и разрывы в модели, чтобы иметь возможность исправить модель до стадии отливки. Таким образом, конструкторы могут видеть проблемные зоны и делать необходимые модификации в модели.


Авто-сохранение и восстановление файловПользователи ArtCAM теперь могут выбрать собственные настройки по умолчанию для авто-сохранения. Чтобы не произошло разрыва запущенного процесса, в ArtCAM предусмотрена временная задержка, используя которую пользователь сможет закончить этот процесс, а затем сохранить модель.

Избранные инструменты.Теперь Вы можете скрыть инструменты, которые не используются регулярно

Обрезка/продление границы. Обеспечивает управление областью обработки и масштабированием деталей обработки

 Масштабирование рельефа. Появилась возможность быстро и просто масштабировать высоту и объем изделия или любого рельефа. Так же вы можете импортировать 3D модели различных форматов и масштабировать их для наворачивания.

понедельник, 24 сентября 2012 г.

передача на тросах (тросиках) и зубатых ремнях

На самодельных cnc станках чаще всего применяется передача винт-гайка. но бывает нужна скорость перемещения оси, а не мощность.
это относится к таким станкам ЧПУ как пенорезка,  механизм перемещения осей сделан на базе тросов, кроме резки струной есть еще такие задачи как разводка печатных плат для последующего травления. схема наносится с помощью обычного перманентного маркера, потом травится в растворе для травления и хлорное железо выедает все, кроме закрашенных участков.
главное -  точность и скорость обработки, ведь данный вид cnc - фактически графопостроитель и нагрузок перо не испытывает.
поэтому  можно использовать  ременную передачу (тросик - это ее разновидность), так и передачу  зубчатым ремнем.
Рассмотрим для начала использование зубчатого ремня, как наиболее доступный материал, ведь 90% подобных станков собираются из старых принтеров, а там используется именно зубчатый ремень.

Самым простым вариантом является использование зубчатого ремня, для того, что бы ремень не проскакивал на зубчатом колесе используется пара прижимных подшипников.
Оптимальный диаметр зубчатого колеса 8-10 мм, если необходимо уменьшить шаг, то зубчатое колесо ставиться не на мотор напрямую, а через понижающую зубчатую передачу. Впрочем, обычно этого не требуется. На пенорезке точность шага в 1 мм вполне достаточная, для рисунка плат достаточно иметь шаг в 0.5 мм.  Большего не требуется. Если вам нужна высокая точность шага, то стоит отказаться от зубчато-ременной передачи в сторону ставшей классической передачи ходовой винт и гайка.
Для использования металлического  тросика необходимо изготовить ступицу, которая надевается на шаговый двигатель и намотать трос на эту ступицу в количестве 4-5 витков. Можно использовать обычный тросик из хозмага, диаметром в 1.5 мм, я покупал такие тросики по цене 20 рублей за 4 метра. При этом диаметр шкива должен быть от 15 до 20 миллиметров. Выбор диаметра шкива объясняется способностью тросика изгибаться, на меньший он просто не намотается.

Скорость по отношению к станку с передачей винт-гайка и шагом резьбы в 1 мм, на тросовой передаче возрастает в 45 раз! Она становиться около 14 см в секунду. Правда и мощность падает на такую же величину. Но как я уже писал, для пенорезки или графопостроителя ака чертежная машина - скорость это главное, а мощность им не нужна.

Для увеличения сцепления тросика со шкивом его необходимо очистить от смазки и натереть сосновой канифолью. После этого тросик обычно не проскальзывает. Для еще большего улучшения сцепления можно выбрать на шкиве ложбину полукруглой формы под трос. Это делается резцом, при этом диаметр углубления равняется диаметру троса, а глубина углубления половине диаметра. Такая проточка нанесенная на шкив по спирали очень сильно увеличивает сцепление за счет увеличения площади соприкосновения троса и шкива.
При желании, можно увеличить скорость перемещения осей путем увеличения диаметра шкивов.

Заделка концов тросика производиться следующим образом. Заделываемый край металлического тросика расплетается на 2 части. Длинна расплетения может составлять от 4 до 16 сантиметров в зависимости от диаметра троса. Расплетенные концы продеваются в петлю и, затем, обвиваются вокруг основной части тросика. При этом расплетенные половинки троса должны заплетаться по своему «привычному» положению. После этого на место сплетения надевается медная трубка и расклепывается сильными ударами молотка.
Внутренний диаметр медной трубки должен быть немного больше чем суммарный диаметр заплетенного троса. Соединение получается и надежное и прочное, при этом, он превосходит по прочности сам трос.

пятница, 21 сентября 2012 г.

Устройство управления шаговым электродвигателем

управление шаговым двгатлем без компьютера


Шаговые электродвигатели незамени­мы при конструировании точных устройств позиционирования Многие из по­добных двигателей имеют на статоре по две многополюсные сдвинутые относи­тельно друг друге обмотки, каждая из них — со средним выводом Последние обычно соединяют с плюсом источника питания, а остальные выводы в опреде­ленной последовательности — с минусом

Когда через одну из половин обмотки те­чет ток. ее вторая половина обесточена. Устройство, схема которого показана на рисунке, управляет шаговым двигателем, заставляя его ротор вращаться в одну или другую сторону. Каждый из импульсов ге­нератора на элементах микросхемы DDI поворачивает ротор но одни шаг. Частоту импульсов (и шагов) изменяют перемен­ным резистором R3. Нужную последовательность уровней на­пряжения, подаваемых на обмотки двигателя, формирует кольцевой двухразряд­ный счетчик на D-триггер рах DD3.1 и DD3.2. С помощью двух элемен­тов -Исклю- чающее ИЛИ- (DD2.2 и DD2.3) при необходимости инвертируют сигналы об­ратной связи счетчика изменяя таким об­разом направления счета и вращения ро­тора двигателя Ml в зависимости от по­ложения выключателя SA1 Элементы DD2.1 и DD2.4 буферные.

Непосредственно коммуируют обмотки двигателя транзисторные ключи с откры­тым коллектором, входящие в состав мик­росхемы DD4 (использованы лишь четыре из семи имеющихся ключей). Все выходы микросхемы снабжены внутренними защитными диодами, общий катод которых — вы­вод 9 Таким образом каждая полуобмотка зашунтирована диодом, устраняющим коммутационные выбросы напряжения
Мощность электродвигателя M1 огра­ничена максимальным током через один ключ 300 мА и суммарной мощностью, рассеиваемой микросхемой DD4, 2 Вт при температуре окружающей среды 25 'С. Микросхему К1109КТ23 можно за­менить импортной  ULN2004A
 Входные цепи ключей микросхемы К1109КТ23 рассчитаны и на непосредственное подключение к выхо­дам микросхем структуры К МОЛ. Поэто­му микросхемы DDI-DD3 можно заме­нить функционалытыми аналогами из се­рии К561: К155ЛАЗ на KS61ЛА7. К155ЛП5 на К561ЛП2. K1SSTM2 на KS61TM2. учтя различия в назначении их выводов, уменьшив в 500 раз емкость конденсато­ра С1 и увеличив  во столько же раз со­противление резисторов R2 и R3. После такой замены устройство можно питать от одного источника напряжением 12 В. Цепи питания микросхем следует за шун­тировать конденсаторами.

кому лень собирать можно использовать готовый блок управления шаговым двигателем
